PKPM配筋图导出步骤详解

本文详细介绍了如何使用PKPM软件导出配筋图，旨在帮助建筑结构设计人员高效完成施工图制作，提升设计效率。PKPM作为一款专业的建筑结构设计软件，拥有强大的结构建模、荷载计算、内力分析和配筋设计等功能，被广泛应用于各类建筑结构设计中。本文将以梁配筋图为例，通过清晰的步骤指导，包括启动软件、选择“自然层配筋包络”、编辑钢筋层表、设置梁高尺寸等关键环节，帮助读者快速掌握PKPM导出配筋图的操作技巧，从而减少人工绘图时间，优化设计流程。

PKPM是一款功能全面、专业高效的建筑结构设计软件，具备多种实用模块，如结构建模、荷载计算、内力分析和配筋设计等，广泛适用于各类建筑结构的设计需求。通过该软件，用户可依据建立的模型及计算结果，快速生成符合平法规范的配筋图。借助配筋图导出功能，能够高效完成施工图的制作，大幅减少人工绘图时间，显著提升设计效率。

pkpm软件如何导出配筋图？具体操作步骤如下：

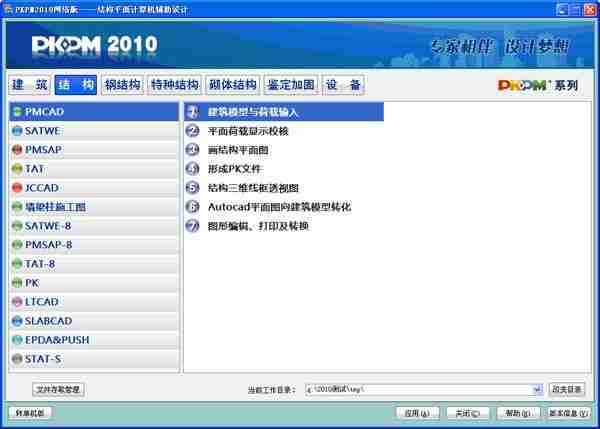

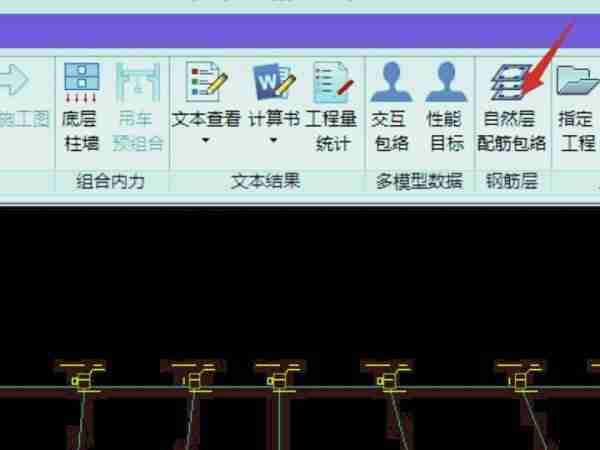

1、启动PKPM软件，进入主界面后，在顶部导航栏中找到并点击“自然层配筋包络”图标。

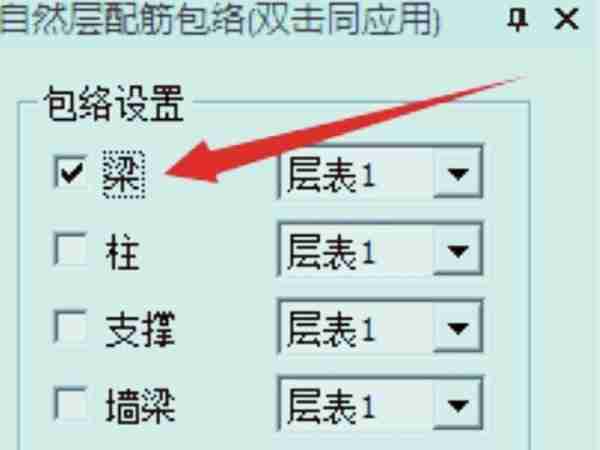

2、在弹出的菜单中选择“梁”这一类别选项。

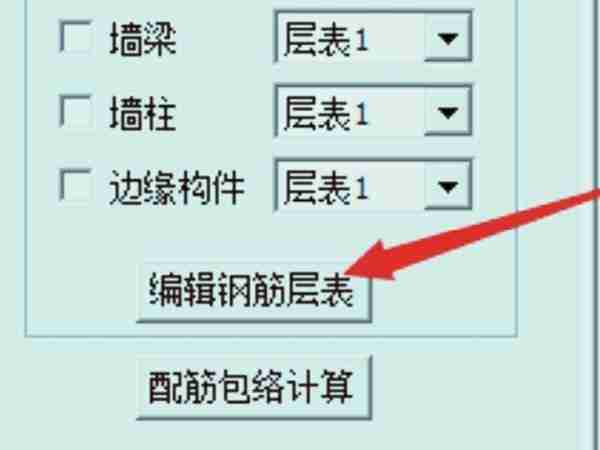

3、点击界面下方的“编辑钢筋层表”按钮，进入参数设置页面。

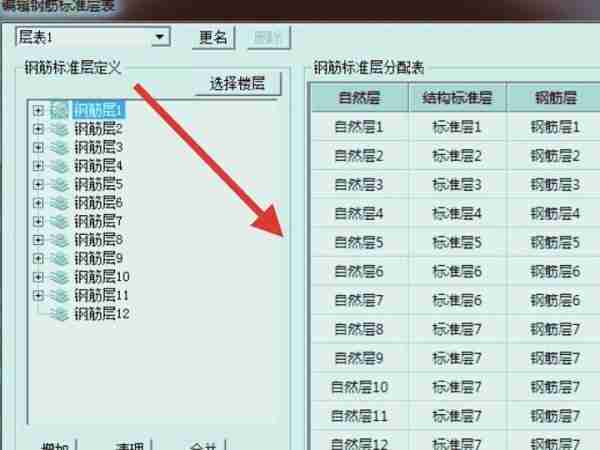

4、根据实际工程要求，填写或调整梁高尺寸等相关参数。

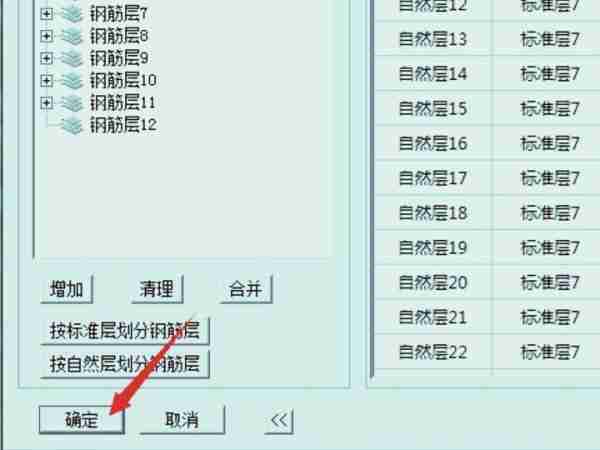

5、确认输入信息准确无误后，点击“确定”完成设置。

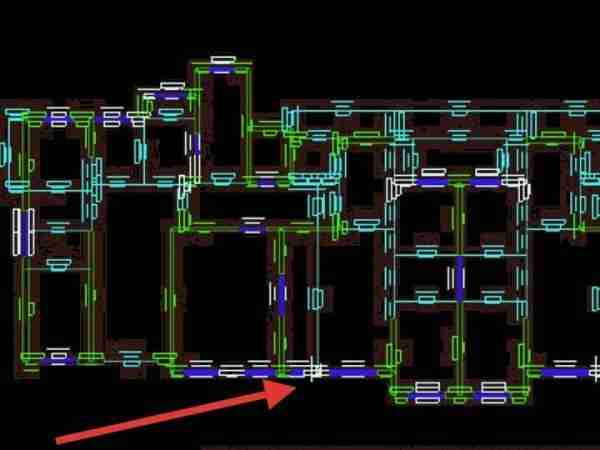

6、系统将自动完成梁配筋图的生成，导出流程至此结束。
